Models 40系列精密调压阀

Model 40系列精密调压阀描述

40，41，和42的精密压力调节器在应用中，精确控制空气压力可靠的调节是必需的，如气动仪表电路，测试设备，生产检验设备，和工业空气量规。因此，他们适合的一条服务和流量zui高可达110立方英尺。一个独特的，两阶段设计提供了出色的驾驶精度。没有链接结构坚固，杠杆，支点，或其他产生摩擦成员保证可靠，免维护操作。这些功能使以维持恒定的输出压力，无论是在流或供应压力zui大变化。在事实上，一个调节器使用一个模型40，41，或42，实际上是一个自容式压力控制器操作的supplyplunger通过内置的阀门，气动放大器的高增益。一个精细、精密螺丝是用来手动加载，以调节压力。当调节旋钮顺时针转，增加弹簧力作用在顶膜组件，减小喷嘴间隙和增加导压力。由于先导压力源是空气供应流到先导压力室通过限制螺钉，增加飞行员压力排气膜片组件向下。这一行动关闭排气口，和接触和移动柱塞阀，打开电源端口。这增加了调节输出，并反馈至膈顶装配。调节或节流的新锁输出值时，膜片上方的反馈力装配等于弹簧力的范围。安全释放阀中膜片上方几种模型的装配。它如果调节压力增加3万亿ú表压超过设定压力排气通过顶部的排气口住房.超压造成膈肌运动向上，并打开安全释放阀。

Model 40-300精密调压阀

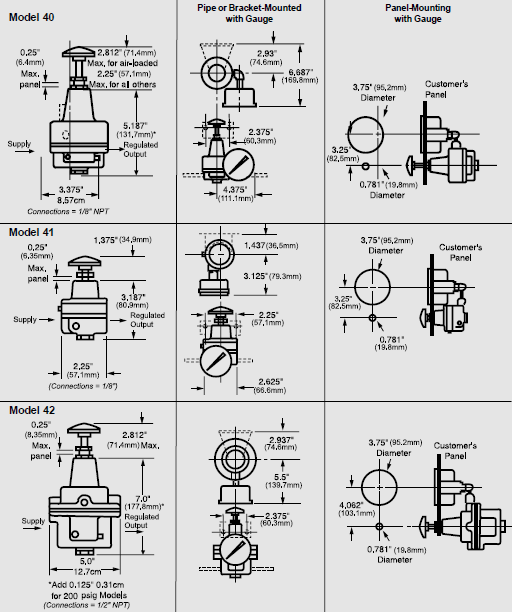

尺寸
